어류 볼트의 구현 표준 및 설치

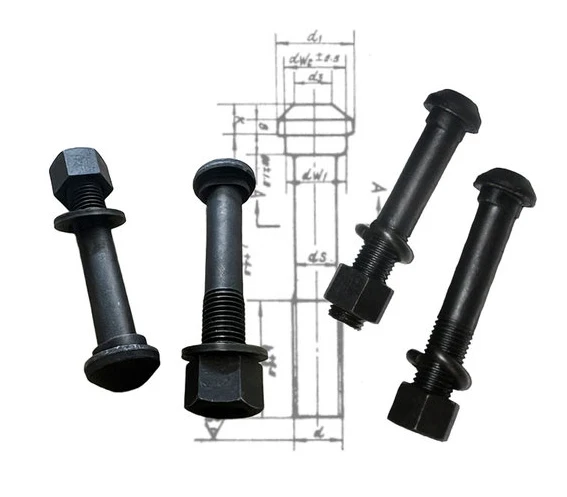

생선 볼트 (생선 실, 레일 조인트 볼트)는 주로 레일 조인트 스플린트 (생선 판)를 연결하여 고정하는 데 사용됩니다.

1. 구현 표준
철도 레일 어류 볼트의 구현 표준은 국가, 지역 또는 제조업체에 따라 다를 수 있습니다. 중국 철도 표준 구현 표준 : 레일의 고강도 조인트 볼트 및 너트 TB/T 2347-93이 표준은 43, 50, 60, 75kg/m 레일 조인트를 연결하기위한 볼트 및 너트에 적용됩니다.

2. 공통 사양

철도 레일 어류 볼트의 일반적인 사양에는 다양한 트랙 연결의 요구를 충족시키기위한 다양한 모델이 포함됩니다. 일반적인 모델에는 φ22 × 135, φ24 × 135, φ24 × 145 등이 포함됩니다.이 사양은 볼트의 직경과 길이를 나타냅니다. 실제로 사용하면 트랙의 사양, 연결 방법 및 조임 요구 사항에 따라 적절한 볼트 사양을 선택해야합니다.

3. 일치하는 액세서리

철도 레일 피쉬 볼트의 일치하는 액세서리에는 주로 볼트, 너트, 와셔 등이 포함됩니다. 볼트는 두 레일의 조인트를 연결하여 연결의 견고성과 안정성을 보장하는 데 사용됩니다. 견과류는 볼트가 생선 판과 레일에 고정되어 볼트가 느슨해 지거나 떨어지지 않도록 사용됩니다. 또한 필요에 따라 와셔가 제공 될 수 있습니다.

4. 설치 단계

(1). 준비 : 마찰과 부식을 줄이기 위해 물고기 판과 레일과 볼트 사이의 접촉 부분이 기름칠되어 있는지 확인하십시오.

(2). 볼트 삽입 : 물고기를 물고기 판과 레일의 구멍에 삽입하십시오. 상호 간섭을 피하기 위해 너트를 내부와 외부에 비틀어야합니다.

(3). 볼트 조임 :

4 홀 피쉬 플레이트가 사용되면 먼저 두 개의 중간 볼트를 조인 다음 볼트를 양쪽에 조입니다.

양쪽의 볼트를 조인 후, 두 개의 중간 볼트를 다시 조여 모든 볼트가 균등하게 스트레스를 받도록하십시오.

(4). 볼트 조임 : 한 사람은 55cm 스크루 드라이버를 사용해야합니다. 너무 길거나 두 사람이 볼트의 고르지 않은 스트레스 나 손상을 방지하기 위해 동시에 조이게 해야하는 드라이버를 사용하지 마십시오.
