↵레일 e클립 고정 시스템

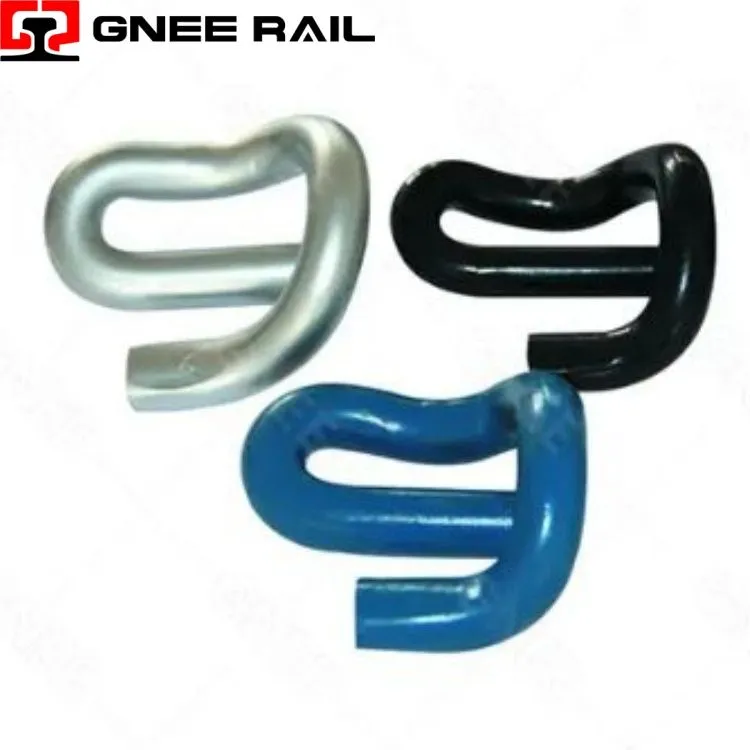

철도 E{0}}클립은인장 스프링 강철 고정 장치레일 풋을 침대 어깨에 고정시키는 장치입니다.탄성 편향 및 비틀림 저항-레일 패스너 중에서 독특합니다.자체-조임력 조정동적 부하에서 증가하는 것은단일-구성요소 설치기본 형태에서는 별도의 너트, 볼트, 절연체가 필요하지 않으며,유니버설 섹션 기하학30+ 레일 프로필 전체에 콘크리트 침목과 강철 침목을 모두 수용합니다. 시각적 유사성에도 불구하고 E-Clip 변형은 근본적으로 다릅니다.바 직경, 토우 하중, 피로 등급 및 부식 방지, 교차-표준 대체가 조기 게이지 확대의 주요 원인이 됩니다.
기술 사양:
| 변종 | 바 직경 | 공칭 발가락 하중 | 최대 편향 | 코팅 적합성 | 뚜렷한 한계 |
|---|---|---|---|---|---|
| PR601 | 18mm | 7.5~8.5kN | 12mm | HDG, 데이크로메트 | 경전철만 해당;<22.5t axle |
| PR401 | 20mm | 9.0~10.5kN | 15mm | 데이크로메트, 지오메트 | HDG 금지(취화 위험) |
| FC1504 | 20mm | 10.0~11.5kN | 16mm | Geomet, 아연-플레이크 | 무거운 짐; 40t 가능 |
| e2009 | 20mm | 9.0kN ± 0.5 | 14mm | 흑색 산화물, Dacromet | 중국표준; 웹 두께별 |
| SKL-유형 E-클립 | 18~20mm | 12~18kN | 10~14mm | HDG(18mm 이하만 해당) | Pandrol 어깨와 호환되지 않습니다. |
| 스테인레스 스틸 | 20mm | 8.5~9.5kN | 15mm | 필요 없음 | 316L 등급; 50+년 해안 생활; 30% 더 높은 비용 |
성능 범위:
강제-로드 비례성– 고정된 조임력을 갖는 나사 스파이크와 달리 E-클립 토우 하중바퀴 통과 시 15~25% 증가레일 발 편향으로 인해. 이 자체-조임 동작은 무거운 차축 하중 하에서 크리프를 방지합니다.
토션빔 원리– 클립은 다음과 같은 역할을 합니다.사전 응력을 받는{0}}토션 바, 캔틸레버 스프링이 아닙니다. 설치 중에 비틀린 다리는 직선 부분이 아닌 굽힘 반경에 에너지를 저장합니다. 이는 캔틸레버 설계에 비해 변형률을 분산시키고 피로 수명을 3배로 늘립니다.
어깨 상호작용 각도– 클램핑력 벡터는 다음과 같습니다.수직이 아닌. 발가락이 레일 발과 38도 –42도 접촉하여 생성수평 구성요소게이지 면에 레일을 누르는 것입니다. 각도 부족 → 측면 변위; 과도한 각도 → 하중이 가해지면 발가락이 들립니다.
유지 관리 및 운영 관점
- 흑색 산화물 + 오일– 건식 밸러스트의 최저 비용, 3~8년 수명. 산화물 층은 다음을 제공합니다.음극 보호 없음; 일단 파손되면 모재 금속은 연간 0.1~0.2mm의 속도로 부식됩니다. 터널, 해안 또는 젖은 트랙에는 적합하지 않습니다.
- 데이크로메트/지오메트– 수명은 12~20년입니다.아연-알루미늄 플레이크 코팅, 8-12 µm 두께. 수소 취화 위험이 없습니다. 최대 서비스 온도 300도(철도의 경우 무제한). 고속-및 혼합 트래픽에 적합합니다.
- 열간-딥 아연도금(HDG)– 수명은 25~40년입니다.바 직경이 18mm 이하로 제한됨. 더 두꺼운 부분(20mm)은 아연욕조에서 철수하는 동안 부서지기 쉬운 담금질 균열의 위험이 있습니다. 사양에는 생산 샘플의 충격 테스트가 필요합니다.
↵레일 클램프 체결 시스템
이 보고서는 철도 클램프 시스템에 대한 간결한 기술 조사를 제공합니다.임시/비{0}}영구 기능, 비상 부하-환승 메커니즘 및 비표준 철도 섹션과의 호환성-. 분석은 탄성 클립(E-Clip, SKL, Fastclip, Nabla), 나사 스파이크 또는 도그 스파이크에 관한 이전 논의와의 중복을 의도적으로 피합니다. 여기서 초점은실용적이고 뚜렷한: 탈선 복구, 레일 파손 비상 상황 및 크레인 레일/포트 애플리케이션.
기술 사양:
| 변종 | 기본 애플리케이션 | 레일 섹션 호환성 | 클램핑 메커니즘 | 뚜렷한 시각적 특징 | 일반적인 잘못된 선택- |
|---|---|---|---|---|---|
| GTR-1 / MCT (긴급) | 난간 브리징 | UIC54, UIC60, 115RE, 136RE | 중앙 브리지 플레이트 + 듀얼 토 클램프 | 긴 중앙 판이 골절에 걸쳐 있습니다. 4개-볼트 구성 | 영구 클립으로 사용됨(잘못된 경우-주간 재-토크 필요) |
| 크레인 레일 클램프(FPA/FPD) | 항구/산업용 크레인 레일 | A100, A120, A150, ASCE 171/175 | 레일 헤드의 측면{0}}턱 맞물림 | 발이 아닌 레일 머리를 고정합니다. 슬리퍼 고정 없음 | 메인 라인에 지정됨(측면 구속이 부족함) |
| 절연 블록 조인트 클램프 | 절연 레일 조인트 | UIC54, UIC60 | 유전체 분리판 + 텐션 볼트 | 가시적인 유리섬유/에폭시 단열층 | 표준 클램프 설치됨-신호 회로 오류 |
| 버퍼 정지 클램프(슬라이딩) | 충격 에너지 흡수 | UIC54, UIC60 | 보정된 슬립 장력 | 길쭉한 볼트 구멍; 마모 표시기 | 고정 클램프 설치됨-슬라이딩 기능 없음 |
| 임시 건설 클램프 | 계약자 준비 | 모두 평평한-하단 섹션 | 단순한 U-자 모양 + 단일 중앙 볼트 | 미니멀리스트 디자인; 레일 풋 컨투어링 없음 | 영구트랙에 사용(압입 손상) |
성능 범위:
레일 브레이크 비상 클램핑(교통 복구):
레일이 부러지거나 용접이 실패하면 인장 클램프(예: GTR-1, MCT)가 파손 부위 전체에 적용됩니다.부하 전달 용량: 80-120kN클램프 쌍당. 즉시 20km/h 통행을 복원합니다. 24~72시간 이내에 영구 수리가 이루어집니다.
탈선 복구 및 재난간 작업:
클램프는 크레인을 다시 레일링하는 동안 침목에 레일을 고정합니다. 리프팅 하중(최대 200톤) 시 트랙 이동을 방지합니다. 탈선 구간을 통과하여 2m 간격으로 적용됩니다. 바퀴가 레일에 다시 장착된 후 제거됩니다.
유지 관리 및 운영 관점
- 설치 및 제거 속도(긴급 상황):
- 수동 클램프 설치:30~60초임팩트 렌치나 래칫 소켓을 사용합니다. 유압 클램프 적용:15~20초. 속도가 중요합니다.-철도 중단 점유 기간은 평균 45~60분입니다.
- 볼트 장력 유지(매주 재-토크):
- 클램프는 스프링 형상이 아닌 볼트 조임력에 의존합니다. 진동 원인주당 10-15% 토크 손실교통 정체 중. 지속적인 사용을 위해서는 매주 재{1}}토크가 필요합니다. 4-6주 후에는 스레드 마모 위험이 높아져 클램프가 제거되고 서비스됩니다.
