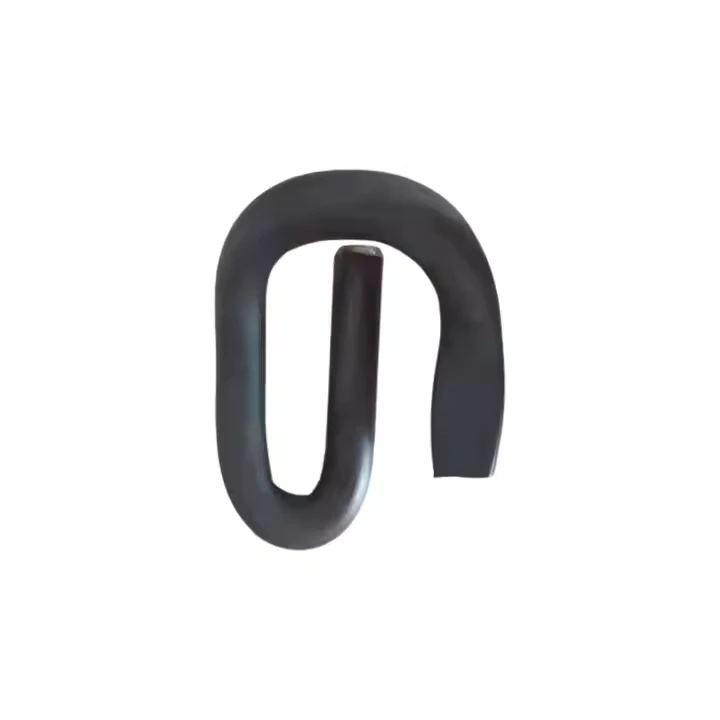

레일 고정 레일 E 클립

모델

지름

재료

경도

클램핑력

표면 처리

적용 가능한 철도 및 현장

매칭 패스너

클립 당 질량

규정 준수 표준

E10

Φ10mm

50CrVA

39~44HRC

4~7kN

전기{0}}아연도금(18μm 이상)

Urban Tram (저중량, 30kg/m 레일)

M8 볼트 + 평와셔

~85g

EN 13481-4, CJ/T 527

E14

Φ14mm

60Si2MnA

42~47HRC

9~12kN

용융-아연도금(80μm 이상)

지역 화물(43~50kg/m 철도)

M10 볼트 + 잠금 와셔

~150g

EN 13481-3, GB/T 13489

E16-HD

Φ16mm

55SiMnVB

45~50HRC

16~19kN

Dacromet (8μm 이상) + 아연 도금

중량물-운반(채광, 60kg/m 레일)

M12 볼트 + 스프링 와셔

~220g

AREMA 10, GB/T 13489

E18-HS

Φ18mm

60Si2CrVA

46~51HRC

18~22kN

데이크로메트+실런트(10μm 이상)

고속-속도(250km/h 이상, CRTS II)

M14 볼트 + 잠금 너트

~280g

결핵/T 3562, EN 13481-2

검사 항목

시험방법

빠른 합격/불합격 기준

샘플링 계획

도구/참조

재료 검증

휴대용 PMI(C/Si/Mn만 해당)

C: 0.55~0.65%(60Si2MnA의 경우); 해제-등급 값 없음

2개/배치

휴대용 PMI 분석기

경도 부분 확인

휴대용 로크웰 테스터

1점 테스트; 모델 범위 내(최대 ±1HRC)

3개/배치

로크웰 테스터(HRC 스케일)

치수 맞춤

게이지 핀(직경) + 눈금자

직경: ±0.2mm; 길이: ±0.5mm(해당되는 경우)

8개/배치

게이지 핀 세트, 강철 눈금자

표면 품질

비주얼 스캔(돋보기 없음)

눈에 띄는 균열/버가 없습니다. 녹 반점 3mm² 이하

100% (랜덤)

녹 등급 차트(GB/T 15519)

클램핑력(스팟)

단순화된 힘 게이지

모델 최소 힘의 90% 이상(예: E14의 경우 8.1kN 이상)

1개/배치

휴대용 포스 게이지

포장 및 마킹

육안검사

녹슬지 않는-백이 손상되지 않았습니다. 모델/배치 읽기 가능

2개 패키지/배치

육안검사
