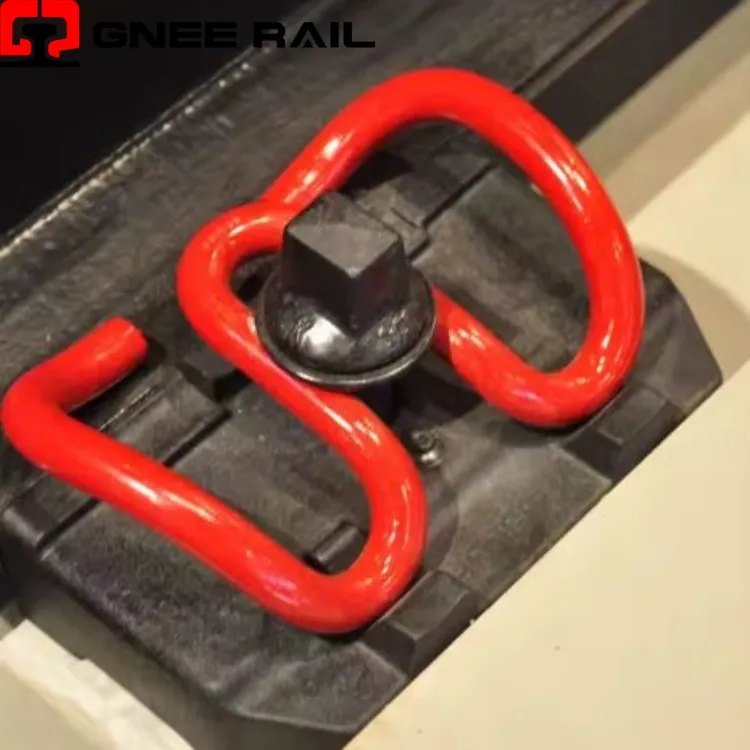

레일 skl 클립 고정 시스템
철도 SKL 클립은 중량물 운송 및 고속{2}}철도 시스템에 널리 사용되는 고성능 탄성 패스너입니다. 프리미엄 스프링 강철로 제조된 이 제품은 독특한 V- 모양의 기하학적 구조를 갖추고 있어 뛰어난 탄성 편향과 함께 우수한 클램핑력을 제공합니다. 이 클립은 간단한 회전 설치 방식을 통해 신속한 장력을 제공합니다. 입증된 설계는 극심한 차축 하중과 까다로운 작동 조건에서도 안정적인 레일 구속을 보장합니다.
기술 사양:
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 철도 SKL 클립 - 탄성 레일 고정 클립 |
| 재료 등급 | 38Si7 / 51CrV4 / EN 10089 스프링강 |
| 표면 마감 | E-코트 / 아연 플레이크 / Geomet 500 / 맞춤형 코팅 |
| 공칭 클램핑력 | 클립당 12~18kN(시스템에 따라 다름) |
| 탄성 편향 범위 | 영구 경화 전 12~16mm |
| 설치 회전 | 90도 – 자유 위치에서 120도 |
| 철도 호환성 | UIC 60, 60E1, 54E1, 115RE, 136RE |
| 슬리퍼 유형 | 어깨에 캐스트가 있는-프리스트레스 콘크리트 모노블록- |
| 테스트 표준 | EN 13481-2 / AREMA 30장 / TB/T 3065 |
| 부식 저항 | 720시간 이상의 염수 분무(ISO 9227) |
설치 및 유지 관리 관점:
- 증가하는 하중에서 점진적인 스프링 비율을 위해 최적화된 V-형 형상이 특징입니다.
- 두 개의 접촉점을 통해 레일 풋 전체에 조임력을 고르게 분산시킵니다.
- 소성 변형 범위에 들어가기 전에 최대 탄성 편향을 달성합니다.
- 국부적인 피로 집중을 최소화하는 응력 완화 곡선을 포함합니다.{0}}
- 뒤집을 수 있는 설치 방향을 가능하게 하는 대칭 구성으로 설계되었습니다.
유지 관리 및 운영 관점
- 표준 유압 또는 수동 공구를 사용하여 회전 삽입을 사용하여 설치됩니다.
- 적용시 회전각도 조절을 통해 정밀한 장력을 구현합니다.
- 다른 패스너 유형에 필요한 사전 응력 장비가-필요하지 않습니다.
- 특별한 추출 도구 없이도 역회전을 이용해 빠르게 제거가 가능합니다.
- 회전 저항 피드백을 통해 일관된 설치력 검증을 제공합니다.
