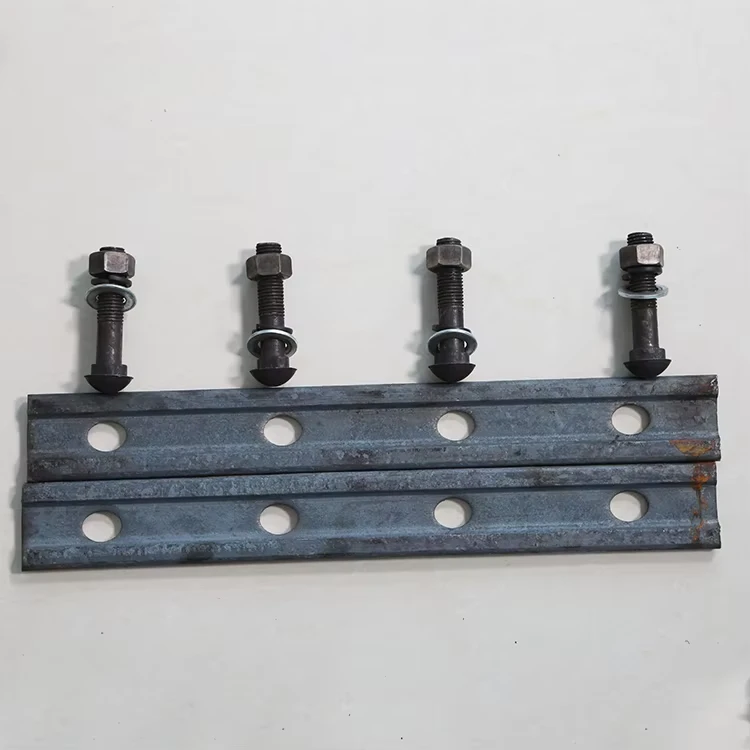

철도 고정 시스템 - Fishplate (Joint Bar)
레일 끝을 안전하게 연결하도록 설계된 정밀{0}공학 레일 접합 구성요소로, 원활한 하중 전달을 보장하고 정렬을 유지하며 표준, 절연 및 절충 접합 적용 분야에서 레일 수명을 연장합니다.
기술 사양:
| 매개변수 | 표준 어판 | 절연 피시플레이트 | 타협 물고기 접시 |
|---|---|---|---|
| 기준 | EN 13674-4, UIC 864-4 | EN 50122-1, IEC 61373 | 아레마, 이르카 |
| 재료 | 900A/1100 등급 강철 | 강철 + PA66/나일론 절연체 | 초-합금강 |
| 길이 | 600mm(4구멍), 800mm(6구멍) | 표준과 동일 | 900mm(테이퍼형) |
| 구멍 직경 | 26mm±0.5mm | 26mm(강철), 28mm(절연체) | 26/24mm(테이퍼형) |
| 볼트 크기 | M24 × 120mm(8.8등급) | 절연 슬리브가 있는 M24 | M24/M30(높은-강도) |
| 표면 처리 | 용융-아연도금(85μm 이상) | 에폭시 코팅 + 절연 | 아연-니켈 합금 코팅 |
| 무게(600mm) | 22kg±0.5kg | 25kg±0.5kg | 34kg±0.5kg |
주요 특징
고강도-연결:레일 끝 사이의 지속적인 하중 전달을 보장합니다.
정밀 가공:완벽한 볼트 정렬과 쉬운 설치를 위해 CNC{0}}구멍이 뚫려 있습니다.
다양한 디자인:표준, 절연 및 타협 구성으로 제공됩니다.
부식 방지:열악한 환경에서도 긴 사용 수명을 보장하는 고급 코팅입니다.
신청:
- 간선 및 중량물{0}}철도 연결부

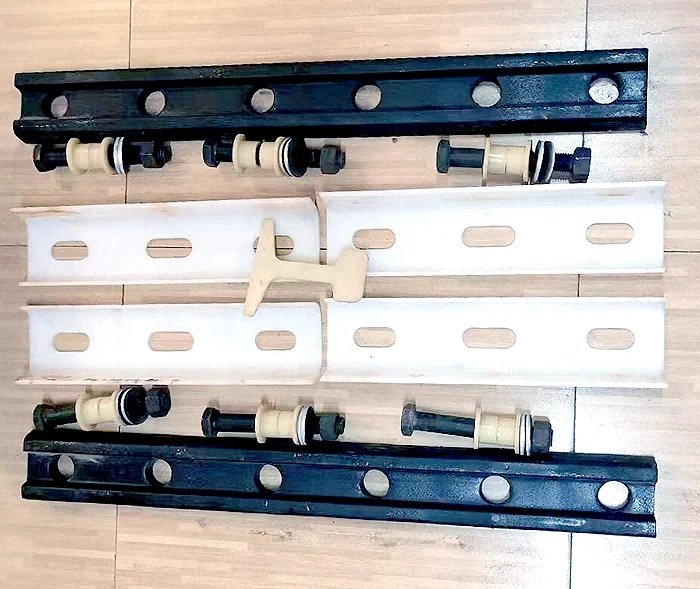

- 신호 블록용 절연 조인트
- 서로 다른 레일 프로파일 사이의 조인트 손상
- 투표율 및 교차 집회
- 임시 선로 및 건설 조인트
