DIN 표준 A120 크레인 레일(DIN 536-1)|고성능 크레인 트랙 솔루션
그만큼DIN 536 A120 레일전 세계 산업 및 항만 부문에서 가장 널리 사용되는{0}}중형 레일 중 하나입니다. 넓은 베이스와 견고한 헤드가 특징인 A120 크레인 레일은 극심한 하중과 고주파 작동을 견딜 수 있도록 설계되어 무거운 리프팅 장비의 안전하고 원활한 이동을 보장합니다.
항만 및 산업 인프라의 선도적인 글로벌 공급업체로서,GNE 레일고정밀-DIN 536 표준 A120 크레인 레일을 공급합니다. 극한의 하중을 견디는 환경을 위해 설계된 A120 무거운 레일은 현대 컨테이너 터미널, 조선소 및 대형 오버헤드 크레인 시스템의 중추입니다.{6}} 당사의 DIN536 A120 레일은 유럽 표준을 엄격히 준수하여 A120 크레인 트랙의 안전성과 내구성을 보장합니다.
DIN 536 A-시리즈 크레인 레일 이해
그만큼DIN 536 시리즈넓은-플랜지 디자인으로 세계적으로 인정받고 있습니다. 이러한 유럽 A 섹션 로우 프로파일 레일(종종 역사적으로 Burbach Rail A120 또는 간단히 "A" 유형 레일이라고 함)은 기차 선로가 아닌 크레인 활주로용으로 특별히 설계되었습니다.
A120 크레인 레일이란 무엇입니까?
그만큼프로필 A120 레일기존 철도 선로에 비해 높이가 낮고 베이스가 넓어 무거운 크레인 휠에서 기초까지 막대한 휠 하중을 효과적으로 분산시킵니다.
A120 레일 사양(크기 및 무게)
A120 레일은 DIN 536 P1:1991 표준에 따라 제조된 견고한{1}크레인 레일로, 무게는 100kg/m입니다. 이는 다음을 포함한 크기를 갖는 고부하, 고주파-산업 환경을 위해 설계되었습니다.높이 105mm, 헤드 폭 120mm, 그리고베이스 폭 220mm.
| 레일 종류 | 무게(Kg/m2) | 재료 | 길이(m) |
| A120 | 100 | 700/900A/1100 | 10-12 |
| 헤드 폭(mm) | 바닥폭(mm) | 레일 높이(mm) | 웹 두께 |
| 120 | 220 | 105 | 72 |
길이나 고강도 재료에 대한 특별한 요구 사항이 있는 경우 특수 맞춤 생산을 위해 당사에 문의하십시오.
레일 A120의 기계적 특성
| 표준 길이: | 12.00m |
| 신장률(%): | 8분 |
| 계산된 질량: | 100kg/㎡ |
| 인장 강도(최소) N/mm2: | 880 |
| 항복점(최소) N/mm2: | 440 |
A120 크레인 레일 재질 등급 및 구성
A120 레일 프로파일의 성능은 기본적으로 강철 등급에 따라 정의됩니다. 표준 산업용 트랙부터 극한의-로드 포트 터미널까지-다양한 작동 요구 사항을 충족하기 위해 당사는 세 가지 주요 소재 카테고리로 DIN 536 A120 레일을 제공합니다.
A120 크레인 트랙에 해당하는 강철 등급
GNEE RAIL은 DIN 536-1:1991에 정의된 기계적 특성을 엄격히 준수하는 고품질{0}}등가 제조 제품(GB 표준)을 제공합니다.
- S700(표준 등급):A45~A150에 가장 일반적으로 사용되는 재종으로 대부분의 용도에 충분한 강도를 제공합니다.
- S900: 더 까다로운 용도에 사용되는 A75~A150의 상위 등급입니다.
- S1100 : 최대 강도, 경도 및 내마모성을 제공하는 크롬-바나듐 합금강입니다.
| DIN 536 등급 | 인장강도(최소) | GB 상당 등급 | 권장 애플리케이션 |
| 700등급 (R700) | 690 N/mm² 이상 | 5천만 / U71 | 소형 및 중형{0}} 산업용 오버헤드 크레인입니다. |
| 900A 등급 (R900) | 880 N/mm² 이상 | U71Mn | 표준 고주파-고빈도-크레인 트랙. |
| 1100등급 (R1100) | 1080N/mm² 이상 | U75V | 해안(STS) 크레인과 극한 부하 용량으로-배송합니다. |
상세한 재료 특성
1100등급 (U75V)
고용량 항만 프로젝트에 사용되는 A120 중전철의 경우 등급 1100이 업계 기준입니다.{1}
구성 이점:U75V 등가물을 활용하면 바나듐-합금 구조가 보장되어 Burbach Rail A120의 대규모 설치 공간에 필수적인 뛰어난 내마모성과 최소 인장 강도 1080 N/mm²를 제공합니다.
| 강철 등급 | C (%) | 시 (%) | 망간 (%) | 크롬(%) | V (%) | P (%) | S (%) | 인장강도(Rm/MPa) |
| 1100학년 | 0.60–0.82 | 0.30–0.90 | 0.80–1.70 | - | - | 0.035 이하 | 0.035 이하 | 1080 이상 |
| U75V | 0.71–0.80 | 0.50–0.80 | 0.70–1.05 | - | 0.04–0.12 | 0.030 이하 | 0.030 이하 | 1080 이상 |
900A 등급 (U71Mn)
A120 강철 레일에 대한 가장 일반적인 선택으로 연성과 경도 사이의 최적화된 균형을 제공합니다. U71Mn 화학은 알루열병 용접 키트에 탁월한 용접성을 제공하여 긴 크레인 트랙 전체에 걸쳐 원활한 접합을 보장합니다.
| 강철 등급 | C (%) | 시 | 망 | Cr | V | P | S | 인장강도(Rm/MPa) |
|---|---|---|---|---|---|---|---|---|
| U71Mn | 0.65~0.76 | 0.15~0.58 | 0.70~1.40 | – | – | 0.035 이하 | 0.030 이하 | 880 이상 |
| 900A | 0.60-0.80 | 0.10-0.50 | 0.80-1.30 | – | – | 0.040 이하 | 0.040 이하 | 880 이상 |
700등급 (50Mn/U71)
내구성부하 빈도는 낮지만 A120 레일 치수의 안정성이 여전히 필요한 응용 분야에 이상적입니다. 이 A120 레일은 일반 산업 창고 및 조립 라인에 안정적인 서비스를 제공합니다.
| 강철 등급 | C (%) | 시 | 망 | Cr | V | P | S | 인장강도(Rm/MPa) |
|---|---|---|---|---|---|---|---|---|
| 5천만 | 0.48-0.56 | 0.17-0.37 | 0.70-1.00 | 0.25 | – | 0.035 이하 | 0.035 이하 | 645 이상 |
GNE 레일모든 A120 강철 크레인 레일 재료에 대해 엄격한 초음파 테스트를 수행하여 배송 전에 내부 결함이 없는지 확인합니다.
A120 크레인 레일의 응용
A120 크레인 레일(DIN 536)중량이 100kg/m인 고강도 강철 레일로, 고용량 리프팅 및 운송용으로-설계되었습니다. 주로 항구와 조선소의 갠트리 크레인, 제철소의 오버헤드 크레인, 창고의 자동 스태커 크레인, 산업 제조 현장의 중장비-에 사용됩니다.

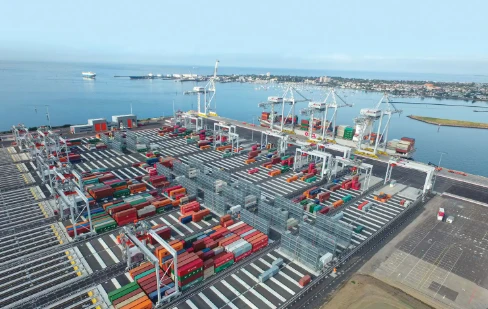

- 항구 및 컨테이너 터미널:A120 레일은 STS(Ship to Shore) 크레인과 RMG(Rail Mounted Gantry) 크레인의 표준 선택입니다. 넓은 표면적은 무거운 선적 컨테이너를 부두 선로를 따라 이동할 때 안정성을 보장합니다.

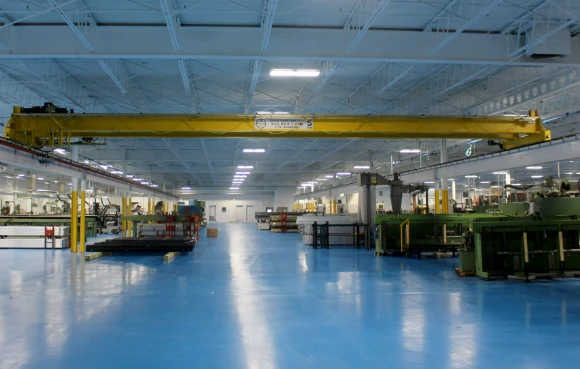

- 중공업 제조업:제철소, 주조 공장, 자동차 공장 내부에서 오버헤드 브릿지 크레인은 A120 레일을 사용하여 강철 코일이나 엔진 블록과 같은 원자재와 완제품을 운반합니다.

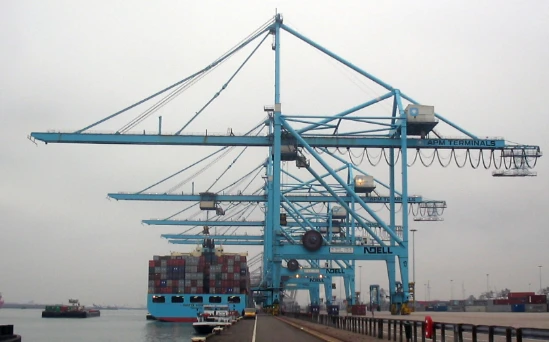

- 조선 및 수리:조선소의 갠트리 크레인은 A120 프로파일을 사용하여 선박 조립 중 선체 부분과 무거운 해양 구성품의 극한 중량을 관리합니다.
- 수력 발전 및 댐 유지 관리:대규모-댐에서는 무거운 수문을 들어올리고 낮추거나 터빈을 유지 관리하는 게이트 크레인 작동에 이러한 레일을 사용합니다.
- 창고 및 물류 허브:대형 또는 무거운 팔레트 화물을 처리하는 자동 보관 및 검색 시스템(AS/RS)을 위해 A120은 견고하고 오래 지속되는-트랙 솔루션을 제공합니다.
완전한 A120 레일 액세서리

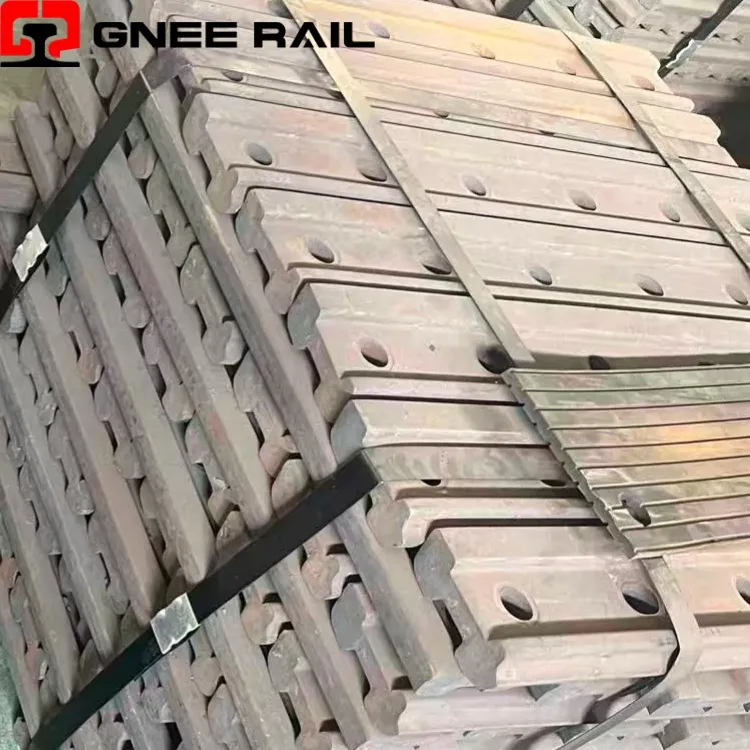

완전한 A120 레일 액세서리는 다음을 포함하여 DIN 536 헤비듀티 크레인 시스템용으로 설계된 고강도 구성요소로 구성됩니다.-단조 레일 클램프(용접 또는 관통-구멍),탄력 있는 EVA 고무 패드, 어판(조인트 바),볼트, 견과류, 그리고베이스 플레이트. 이러한 액세서리는 항만 및 산업 응용 분야의 크레인 레일에 대한 안정성, 내마모성 및 진동 감쇠를 보장합니다.
A120 오버헤드 크레인 레일 시스템의 수명을 보장하고 유지 관리를 최소화하려면 올바른 크레인 구성품이 필요합니다.GNE 레일광범위한 A120 레일 액세서리를 공급하며 당사의 트랙 액세서리에는 다음이 포함됩니다.

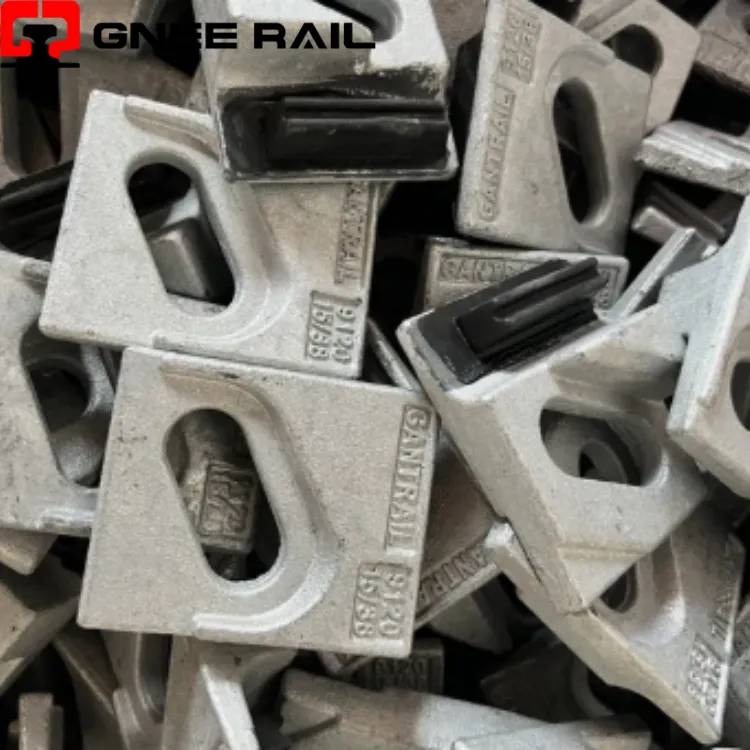

- 표준 고정 클립:A120 레일 프로파일용으로 특별히 설계된 용접 가능 또는 볼트 체결식 클립입니다.

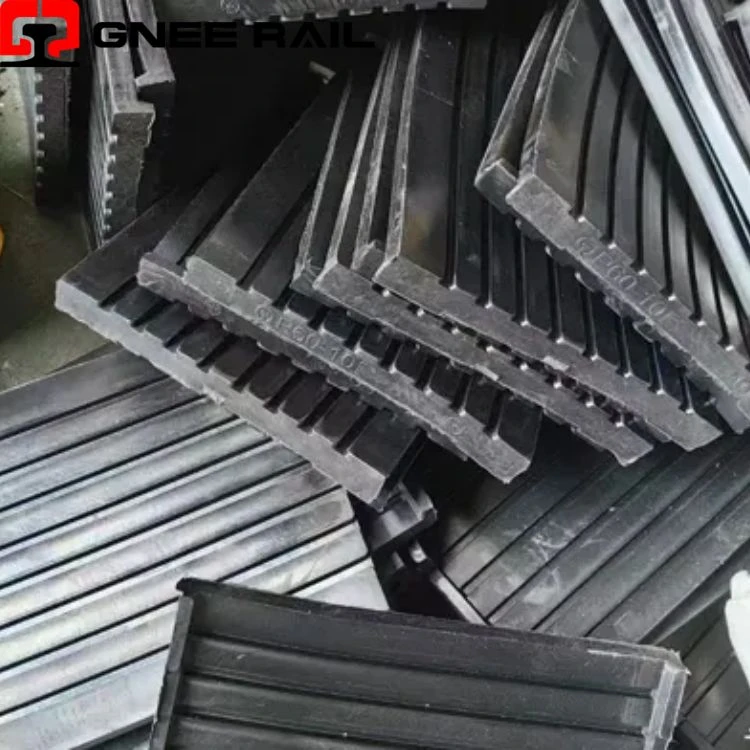

- 고무 패드:진동을 줄이고 마모를 방지하기 위해 레일 아래에 배치된 연속적인 탄성 탄성 패드입니다.
- 베이스플레이트/강철 밑판:콘크리트 기초의 DIN 표준 레일을 지지하는 데 사용되는 고강도 강판입니다.
- 레일용 열열 용접 키트:우리는 A120 레일의 원활한 접합을 위한 테르밋 용접 분말, 도가니 및 금형을 제공하여 연속 트랙을 만듭니다.
자주 묻는 질문(FAQ)
Q1: DIN 536 표준에서 "A120"은 무엇을 의미합니까?
A: DIN 536 표준 크레인 레일 사양에서 "A"는 특정 로우 프로파일 크레인 레일 모양을 나타내고 "120"은 레일 헤드 너비(밀리미터, 120mm)를 나타냅니다.
Q2: 차이점은 무엇입니까?A100 그리고 A120 크레인 레일?
A: 가장 큰 차이점은 크기와 무게입니다. A120 레일은 헤드 너비가 120mm이고 DIN A120 레일 중량이 100.2kg/m이므로, 헤드가 100mm이고 무게가 74.3kg/m인 A100 레일에 비해 더 무거운 바퀴 하중에 적합합니다.
Q3: A120과 같은 "A"형 레일의 주요 이점은 무엇입니까?
A:"A" 유형 레일은 뛰어난 측면 안정성을 제공하고 A120 오버헤드 크레인 레일 시스템에서 더 낮은 장착 높이를 허용하는 웅크리고 넓은 디자인을 특징으로 합니다.
Q4: 특정 길이의 A120 레일을 제공할 수 있습니까?
A:예, DIN 표준 스톡 길이는 10m-12m이지만 특정 A120 크레인 레일 레이아웃 요구 사항을 충족하는 정밀 절단을 제공합니다.
Q5: 완전한 A120 철도 시스템을 공급할 수 있습니까?
A:예, 우리는 완전한 패키지를 제공합니다. 강철 레일 외에도 당사는 표준 고정 클립, 고무 패드, 베이스플레이트/강철 바닥판 및 용접 재료를 포함한 크레인 트랙 액세서리를 공급합니다.
Q6: 중철도 DIN 536 A120 레일에 대한 국제 배송을 제공합니까?
답: 물론이죠. 우리는 A120 무거운 레일의 물류를 전문으로 하며 해상 운송 중 부식과 구부러짐을 방지하기 위해 포장을 보장합니다.
지금 연락하세요
GNE 레일고성능-공급을 전문으로 합니다.DIN 536 A120 크레인 레일, 고무 패드, 베이스플레이트 및 표준 고정 클립을 포함한 국제 표준 레일 및 전문 레일 액세서리의 포괄적인 재고가 뒷받침됩니다. 우리는 강력한 제품 맞춤화 기능을 활용하여 복잡한 엔지니어링 요구 사항에 맞는 맞춤형 길이와 특정 재료 등급을 제공합니다. 당사의 통합 A120 철도 시스템 솔루션은 중장비 산업 인프라에 대한 원활한 호환성과 -장기적인 내구성을{4}}보장합니다.
문의하기오늘 귀하의 다음 프로젝트에 대한 기술 상담과 경쟁력 있는 견적을 받으십시오.
