레일 E 클립 고정 시스템

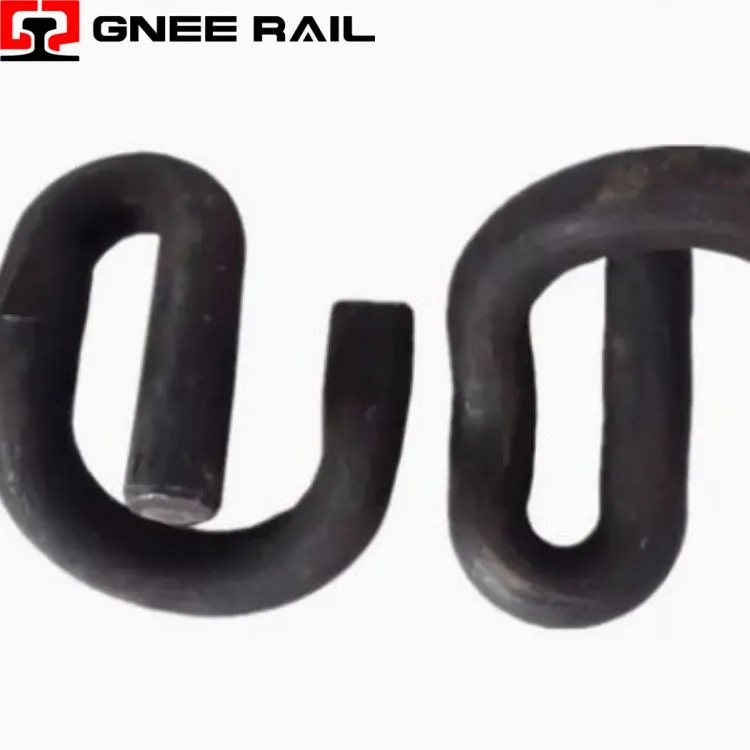

철도 E{0}}클립은 콘크리트 침목 트랙 시스템용으로 설계된 독특한 엡실론- 모양의 기하학적 구조를 갖춘 탄력 있는 스프링 패스너입니다. 정밀 성형 및 열처리를 통해 고급-등급 스프링 강으로 제조되었으며, 탄성 편향을 통해 지속적인 클램핑력을 제공합니다. 폐쇄형-루프 설계는 캐스트 인 숄더 내에서 확실한 고정을 보장하여-전 세계적으로 고속, 중거리-고속 운송 및 대중 교통 분야에 안정적인 레일 구속력을 제공합니다.
기술 사양:
| 매개변수 | 사양 | 성과 지표 |
|---|---|---|
| 기하학적 모양 | 엡실론(ε) 프로필 | 3개-영역 응력 분포 |
| 재료 등급 | 60Si2Mn / 55Si7 스프링 강 | 42-48 HRC 경도 |
| 클램핑력 | 클립당 11-15kN | <15% relaxation after 5M cycles |
| 탄성 편향 | 18-22mm 수직 이동 | 선로 정산 수용 |
| 부식 방지 | 아연-알루미늄 플레이크 코팅 | >1,000시간 염수분무 |
| 피로생활 | >500만 주기 | EN 13146-4 인증 |
설치 및 유지 관리 관점:
- 엡실론(ε) 모양은 세 개의 서로 다른 굴곡 영역에 걸쳐 굽힘 응력을 분산시키는 다중-반경 스프링을 생성합니다.
- 폐쇄형-루프 힐 구조가 어깨 포켓에 확실하게 고정되어 고주파 진동 시 튀어나오는 것을 방지합니다.-
- 점진적인 스프링 강성은 정상적인 하중 하에서 순응적인 반응을 제공하는 동시에 극단적인 레일 변위 동안에도 견고한 구속력을 제공합니다.
- 대칭형 암 구성은 일관된 게이지 유지를 위해 레일 받침 양쪽의 균형 잡힌 조임력을 보장합니다.
유지 관리 및 운영 관점
- 실리콘-망간 스프링강(60Si2Mn / 55Si7)은 반복 하중에 필요한 경도-인성 균형을 제공합니다.
- 열간 성형-은 입자 구조를 클립의 응력 궤적과 정렬하여 피로 수명 향상을 위해 중단 없는 하중 경로를 생성합니다.
- 제어된 담금질 및 템퍼링은 단면 전반에 걸쳐 균일한 미세 구조와 함께 42-48 HRC 경도를 달성합니다.
