레일 skl 클립 고정 시스템

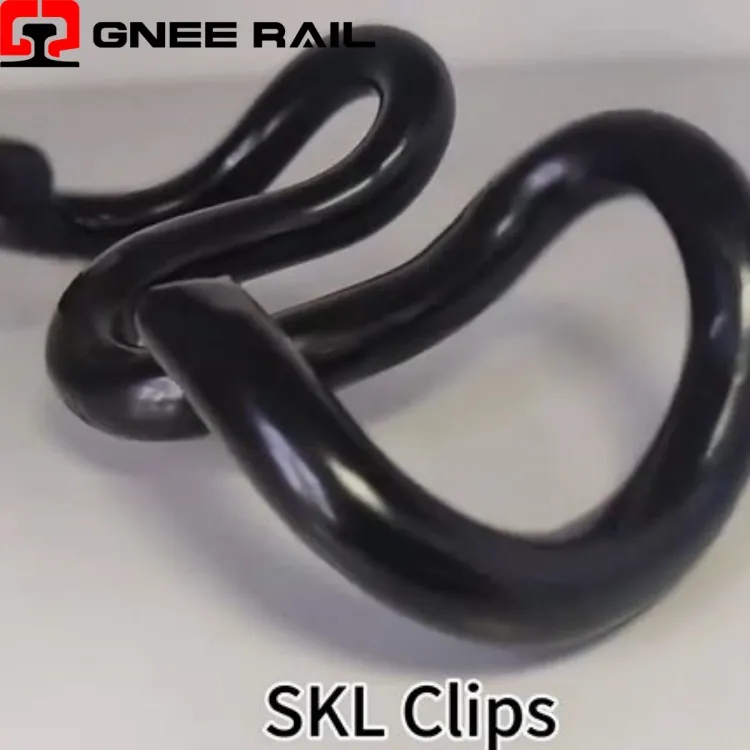

Railway SKL 클립은 열간 단조 스프링강으로 제조된 V-형 텐션 클램프로, 어깨에 캐스트-가 있는 콘크리트 침목 고정 시스템용으로 설계되었습니다. 이 클립은 수직 삽입 중 탄성 암의 편향을 통해 작동하여 설치력을 레일 풋의 지속적인 클램핑 압력으로 변환합니다. 대칭형 이중{5}}암 설계는 균형 잡힌 하중 분배를 보장하는 동시에 정밀하게 형성된 크라운은 전체 사용 수명 동안 일관된 힘 전달을 제공합니다.
기술 사양:
| 매개변수 | 사양 | 성과 지표 |
|---|---|---|
| 스프링형 | V-자형 장력 클램프 | 대칭 이중-암 |
| 재료 | 열간 단조 스프링강- | 1,200~1,400MPa 인장 강도 |
| 클램핑력 | 설치된 클립당 | 10~14kN 공칭 범위 |
| 설치 스트로크 | 자유 상태에서 팔 편향 | 팔당 18~25mm |
| 서비스 수명 | 중량-운송 애플리케이션 | 일반적으로 25~35년 |
설치 및 유지 관리 관점:
- 대칭적인 V- 기하학적 구조는 레일 받침 양쪽에 동일한 조임력을 보장하여 일관된 게이지 유지력을 유지합니다.
- 크라운 곡률은 클립 폭 전체에 걸쳐 굽힘 응력을 균일하게 분산하도록 최적화되어 국부적인 피로 지점을 제거합니다.
- 점진적인 암 편향은 클램핑 손실 없이 트랙 정착을 수용하는 비선형 힘 곡선을 생성합니다.
유지 관리 및 운영 관점
- 유압 또는 수동 설정 도구를 사용하여 수직 삽입하면 작업자 기술에 관계없이 일관된 설치가 가능합니다.
- 가청 맞물림 피드백을 통해 클립 암이 어깨 고정 포켓에 올바르게 장착되었는지 확인합니다.
- 기계적 정지 기능은 설치 중 과도한-변형을 방지하여 소성 변형을 방지합니다.
