↵레일 나블라 클립 고정 시스템

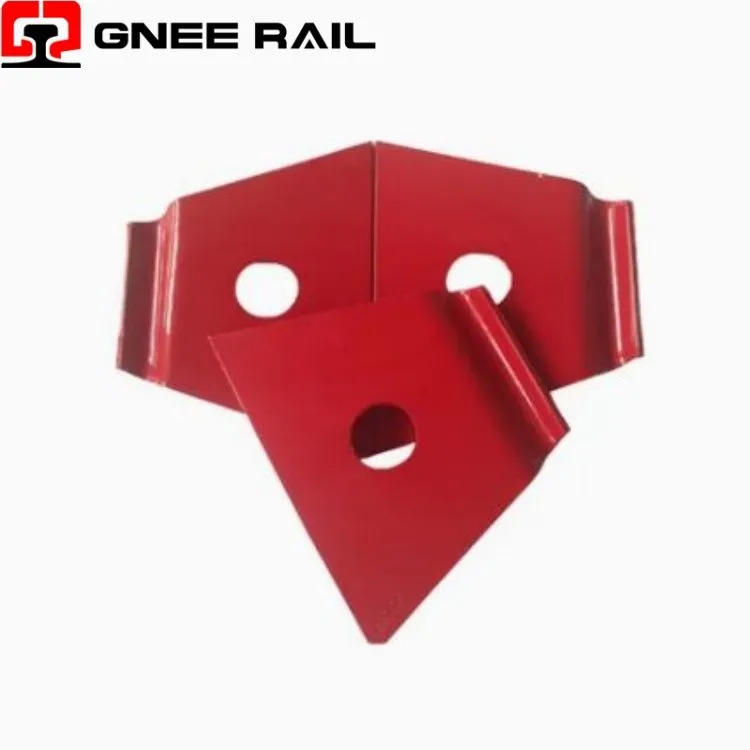

Railway Nabla 클립은 역삼각(∇) 모양의 이름을 딴 대칭형 플랫{0}}단면 스프링 패스너로, 콘크리트 침목 트랙 시스템용으로 설계되었습니다. HRC 경도 42~47의 고강도 60Si2MnA/60Si2CrA 스프링강으로 제조된 이 제품은 탄성 편향을 통해 일관된 조임력을 제공합니다. 이 시스템에는 절연체와 나사 스파이크가 포함되어 있어 전기 절연과 탁월한 측면 힘 흡수 기능을 제공합니다.
기술 사양:
| 매개변수 | 사양 | 성과 지표 |
|---|---|---|
| 기하학적 모양 | 역델타(∇) / V-프로필 | 평면-섹션, 이중-아치 디자인 |
| 재료 등급 | 60Si2MnA / 60Si2CrA | 42-47 HRC 경도 |
| 두께 | 4.0mm – 4.5mm | 냉간 압연 스프링 강철 스트립 |
| 피로생활 | 500만 주기 | EN 13146-4에 따라 파손되지 않음 |
| 절연저항 | 어셈블리당 1×10⁸ Ω 이상 | PA66+30% 유리섬유 절연체 |
| 시스템 구성요소 | 클립 2개 + 2 절연체 + 2 스파이크 + 2 와셔 | 레일당 시트 조립 |
설치 및 유지 관리 관점:
- 평평한-섹션 디자인은 넓은 직사각형 베어링 표면을 만들어 조임력을 레일 받침 전체에 고르게 분산시킵니다.
- 넓은 표면 접촉은 교통량이 많은 상황에서 둥근-와이어 클립에서 흔히 발생하는 국부적인 "브리넬링" 압흔 효과를 방지합니다.
- 대칭형 이중{0}}아치 형상은 균일한 응력 분포를 제공하여 비대칭 클립 설계에서 발견되는 비틀림 힘을 제거합니다.
유지 관리 및 운영 관점
- 강화 나일론 절연체(PA66+30% 유리 섬유)는 170 MPa 이상의 인장 강도와 1×10⁸ Ω 이상의 절연 저항을 제공합니다.
- 스크류 스파이크(등급 5.6, 35# 강철)는 90도 냉간 굽힘 기능으로 500MPa 이상의 인장 강도를 제공합니다.
- 배송 전에 시스템을 침목에 미리 조립할 수 있어{0}}제작 속도가 빨라집니다.
