레일 skl 클립 고정 시스템

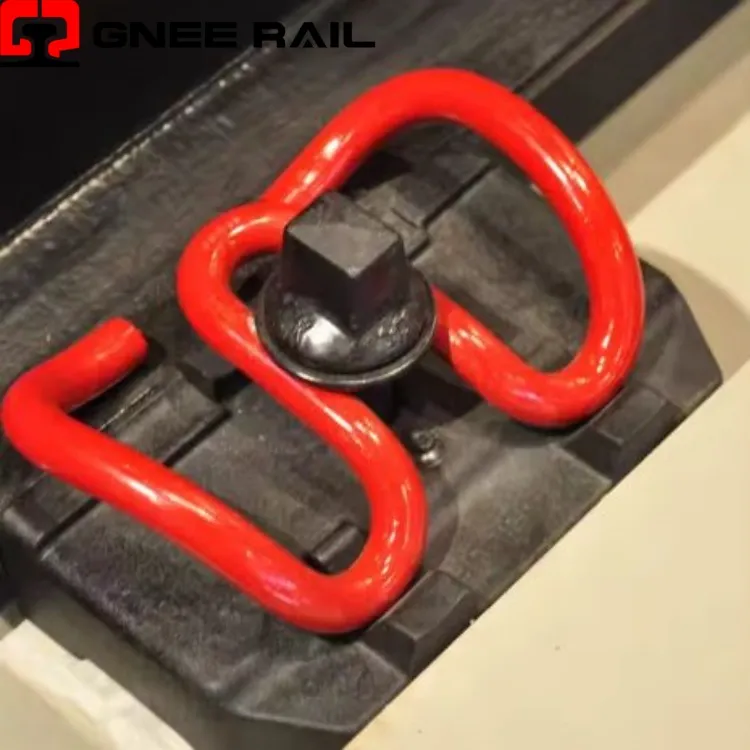

SKL 클립은 독특한 이중 코일 스프링 본체를 갖춘 비{0}}나사식 탄성 레일 패스너입니다. 고급-등급 스프링 강철로 제작되어 탄성 편향을 통해 일정한 발가락 하중을 생성합니다. 클립은 각진 가이드 플레이트 및 나사 스파이크와 함께 작동하여 레일 풋을 콘크리트 침목에 단단히 고정시킵니다. 이는 현대 고속-고속 및 중량물-철도를 위한 표준 체결 시스템입니다.
기술 사양:
| 매개변수 | 표준 요구 사항 | 일반적인 값 |
|---|---|---|
| 클립형 제품군 | SKL 시리즈 | SKL-12 / SKL-14 / SKL-21 |
| 와이어 직경 | 스프링 스틸 바 | 13.0mm ± 0.2mm |
| 철강 등급 | EN 10089 표준 | 60Si2CrA / 51CrV4 |
| 표면 보호 | 부식 방지 코팅- | 아연도금 / 산화흑색 |
| 설치 편향 | 일하는 봄 여행 | 11mm±1mm |
| 최소 발가락 하중 | 지정된 처짐에서 | 클립당 10kN |
| 최대 발가락 하중 | 지정된 처짐에서 | 클립당 14kN |
| 피로 요구 사항 | 골절 없이 | 500만 주기 |
설치 및 유지 관리 관점:
- 특수 레일 어댑터 없이 캐스트 숄더에 직접 맞습니다.
- UIC54 및 UIC60을 포함한 대부분의 국제 철도 프로파일과 작동합니다.
- 레일 베이스 경사와 일치하는 특정 가이드 플레이트 각도가 필요합니다.
- 절연 및 비절연 고정 어셈블리 모두와 호환-
- 다양한 공급업체의 다양한 침목 유형에 맞는 표준 구성 요소
유지 관리 및 운영 관점
- -40도에서 +60도까지의 극심한 온도 변화에도 지속적인 클램핑 제공
- 수직 휠 하중과 측면 트랙 힘을 동시에 흡수합니다.
- 절연 가이드 플레이트와 함께 사용 시 전기 저항 유지
- 무거운 차축이 반복적으로 지나간 후에도 영구 변형을 방지합니다.
- 볼트로 연결된 기계적 연결과 달리 진동에도 풀리지 않음
Gnee 전문 공급업체
