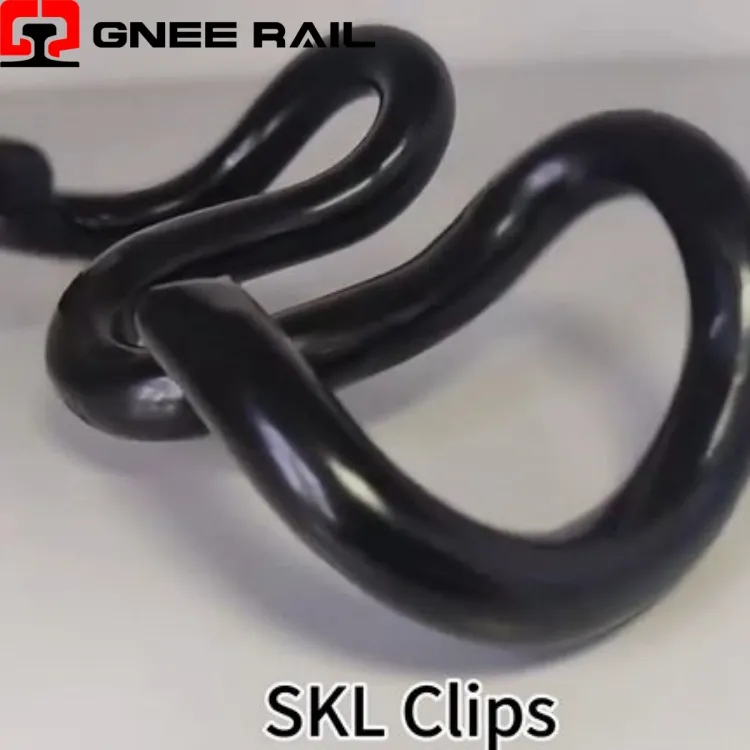

레일 skl 클립 고정 시스템
철도 SKL 클립은 까다로운 철도 응용 분야에 맞게 설계된 대칭형 V- 모양의 탄성 패스너입니다. 고급-등급 합금 스프링강으로 제작된 독특한 중앙 피벗 설계는 레일 받침 양쪽에 완벽하게 균형 잡힌 조임력을 제공합니다. 이 형상은 비틀림 응력을 제거하고 극심한 하중에서도 일관된 성능을 보장합니다. 고속-라인과 중량물 운반 통로에 이상적인 SKL 클립은 수십 년 동안 정밀한 트랙 형상을 유지하면서 진동 풀림에 대한 탁월한 저항력을 제공합니다.
기술 사양:
| 매개변수 | 값 | 비고 |
|---|---|---|
| 재료 | 60Si2CrA | 크롬 합금 스프링강 |
| 경도 | 44 – 48 | HRC |
| 발가락 하중 | 11 – 13 | kN 조절 가능 |
| 처짐 | 10 – 12 | mm 탄성 여행 |
| 피로생활 | 350만 | 최소 사이클 |
| 표면 | ZnAl4 코팅 | 2x HDG 내식성 |
| 레일 유형 | 54E1, 60E1 | UIC 표준 프로필 |
| 도구 | SKL 어플리케이터 | 유압 또는 수동 |
| 기준 | EN 13230-5 | 유럽 규정 준수 |
설치 및 유지 관리 관점:
- 대칭 V- 모양은 양쪽 레일 발 가장자리에 동일한 압력을 가합니다.
- 중앙 피봇 포인트는 동적 하중 중 회전 모멘트를 제거합니다.
- 균형 잡힌 힘은 레일 헤드와 숄더의 비대칭 마모를 방지합니다.
- 응력 분포는 피로 수명을 300만 주기 이상으로 연장합니다.
- 균일한 클램핑으로 고속-곡선에서 게이지 정확도 유지
유지 관리 및 운영 관점
- 전용 유압 도구는 항상 정밀한 발가락 하중 적용을 보장합니다.
- 보정된 설치는 힘 조정 시 인적 오류를 제거합니다.
- 시각적 표시기는 설치 후 클립이 올바르게 장착되었는지 확인합니다.
- 품질 검증을 위해 토크 측정 도구가 필요하지 않습니다.
- 전체 트랙 길이에 걸쳐 일관되게 설치하면 균일한 성능이 보장됩니다.
Gnee 전문 공급업체
