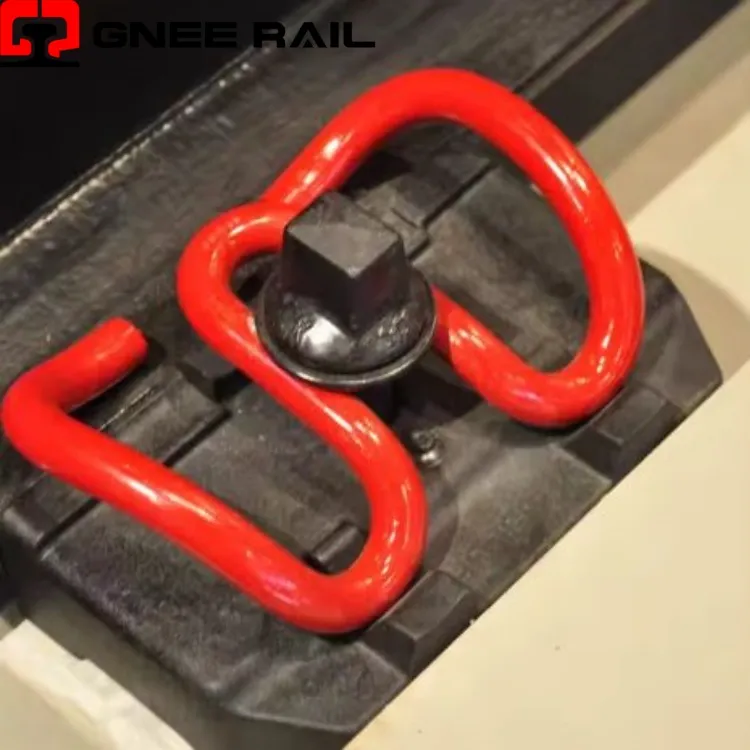

레일SKL CLIP 체결 시스템
Railway SKL 클립은 특허받은 숄더 인터페이스를 통해 콘크리트 침목에 레일을 고정하기 위한 탄력적인 2점 구속 시스템 역할을 하는 단조 스프링 강철 패스너입니다. 독특한 오메가- 모양의 크라운과 다양한 암 구성은 설치 중에 자체 센터링 효과를 생성하여 레일 받침에 대칭적인 하중 전달을 보장합니다. 고속-및 중량물 운반용으로 제작된- 이 클립은 탄력 있는 에너지 저장을 최대화하는 동시에 수십 년 동안 영구적인 변형을 최소화하기 위해 굽힘 축을 전략적으로 배치하는 제어된-모멘트 설계를 활용합니다.
기술 사양:
| 기인하다 | 기술적인 세부사항 | 성과 지표 |
|---|---|---|
| 성형방법 | 다이{0}}제어 치수를 사용한 열간 단조 | 곡물 흐름은 응력 윤곽을 따릅니다. |
| 열처리 | 오스템퍼링(베이나이트 변환) | 충격 인성 50J 이상(샤르피) |
| 설치력 | 수직 설정 도구 요구 사항 | 15kN – 25kN 삽입력 |
| 탄성 범위 | 최대 허용 처짐 | 소성 변형 없이 최대 22mm |
| 서비스 수명 벤치마크 | 중거리-애플리케이션 데이터 | >30년 또는 800 MGT |
설치 및 유지 관리 관점:
- 통제된 오스템퍼링:등온 열처리를 거쳐 베이나이트 미세 조직을 생성하여 기존 마르텐사이트 스프링 강에 비해 우수한 인성과 균열 전파 저항성을 제공합니다.
- 표면 무결성 관리:후{0}}처리에는 제어된 탈탄 제거와 중요한 접촉 표면의 정밀 연삭이 포함되어 피로 파괴를 유발할 수 있는 응력 증가 요인을 제거합니다.
- 곡물 흐름 최적화:열간 단조 공정은 내구성을 강화하기 위해 크라운에서 토우까지의 자연 하중 경로를 따라 소재 입자 구조를 클립의 응력 궤적과 정렬합니다.
유지 관리 및 운영 관점
- 어깨 연동:어깨의 캐스트-에 정밀하게{0}}가공된 포켓이 정의된 간섭 핏으로 클립의 힐과 맞물려 높은 곡률에서 측면 이동을 방지하는 견고한 반응점을 생성합니다.
- 패드 상호 작용 프로필:클립의 발가락 형상은 넓은-발 절연체를 통해 압력을 가하도록 설계되어 레일 패드 표면 전체에 균일하게 힘을 분산시켜 패드가 국부적으로 돌출되는 것을 방지합니다.
- 게이지 유지 능력:독립적인 왼쪽 및 오른쪽 클립 조정을 통해 침목 위치를 조정할 필요 없이 설치 중에 트랙 게이지를 미세 조정할 수 있습니다.{0}}
