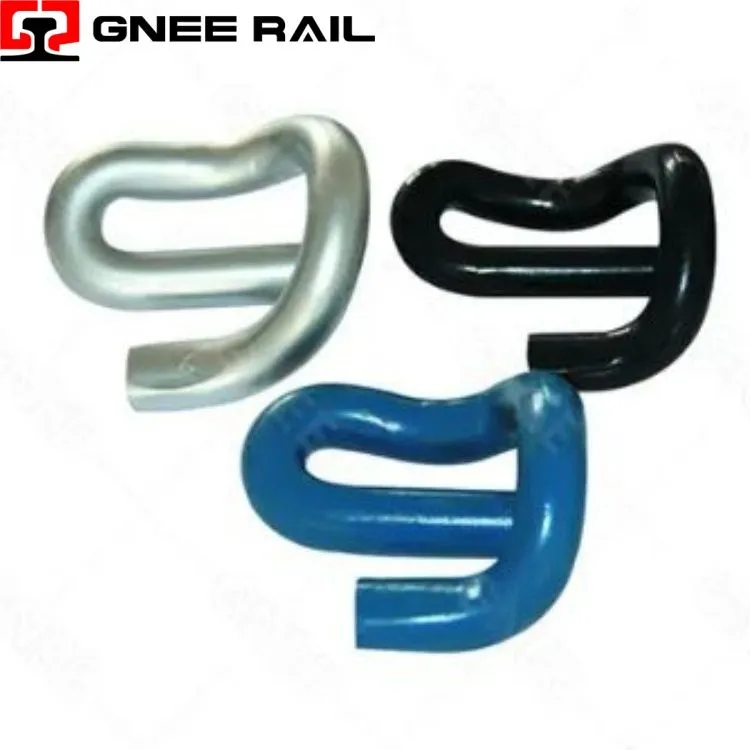

레일e CLIP 고정 시스템
Railway E-클립은 독특한 엡실론- 모양의 기하학적 구조가 특징인 3차원 스프링 패스너로 정밀 냉간 성형 및 열처리 공정을 통해 고급-등급 실리콘-망간 스프링강으로 제조됩니다. 이 패스너는 결합된 굽힘-비틀림 원리로 작동합니다. 여기서 중앙 곡선 섹션은 유연한 힌지 역할을 하고 외부 암은 전략적으로 배치된 접촉점을 통해 레일 풋에 조임력을 전달합니다.
기술 사양:
| 매개변수 | 사양 | 성능 특성 |
|---|---|---|
| 스프링 구성 | 엡실론-모양, 3차원- | 결합된 굽힘-비틀림 작업 |
| 합금 명칭 | 실리콘-망간 스프링강 | 55Si7 / 60Si2Mn / 등가 |
| 클램핑력 | 레일 발판에 설치된 상태 | 11 – 16 kN(변형에 따라 다름) |
| 최대 처짐 | 탄성 범위 | 18~22mm 수직 변위 |
| 부식 방지 | 아연-알루미늄 플레이크 코팅 | >1,000시간 염수 분무 저항성 |
설치 및 유지 관리 관점:
- 3차원-로드 경로:엡실론 형상은 하중 벡터가 어깨 맞물림의 수직에서 레일 접촉의 수평으로 이동하는 비평면 스프링 구성을 생성하여 클립 본체를 통해 효율적인 힘 전달을 가능하게 합니다.
- 다중 굴곡 영역:3개의 서로 다른 굽힘 영역-크라운, 중앙 아치 및 발가락 암-이 편향 중에 순차적으로 작동하여 단일 힌지 지점에 응력을 집중시키는 대신 클립 길이 전체에 변형을 분산시킵니다.
- 점진적인 강성 특성:기하학적 구성은 편향에 따라 강성이 점진적으로 증가하는 비선형 힘-편향 곡선을 생성하여 일반 하중에서 순응적인 응답을 제공하고 극심한 변위에서 견고한 구속을 제공합니다.
유지 관리 및 운영 관점
- 제어된 담금질 공정:오일 담금질 후 템퍼링을 사용한 정밀 열처리를 통해 충격 방지 성능을 위해 경도와 파괴 인성의 균형을 이루는 균일한 베이나이트-마르텐사이트 미세 구조를 얻습니다.
- 쇼트 피닝 범위:제어된 강도로 전체-피닝을 수행하면 표면 아래 0.2~0.4mm까지 확장되는 압축 잔류 응력층이 생성되어 피로 시작 지점 역할을 할 수 있는 미세한 표면 결함을 효과적으로 닫습니다.
- 수소 취성 완화:엄격한 후도금 베이킹 프로토콜은 부식 방지 적용 후 완전한 수소 가스 방출을 보장하여 고경도 스프링강의 연성을 보존합니다.-
